Sorgen Sie für noch akkuratere Messergebnisse

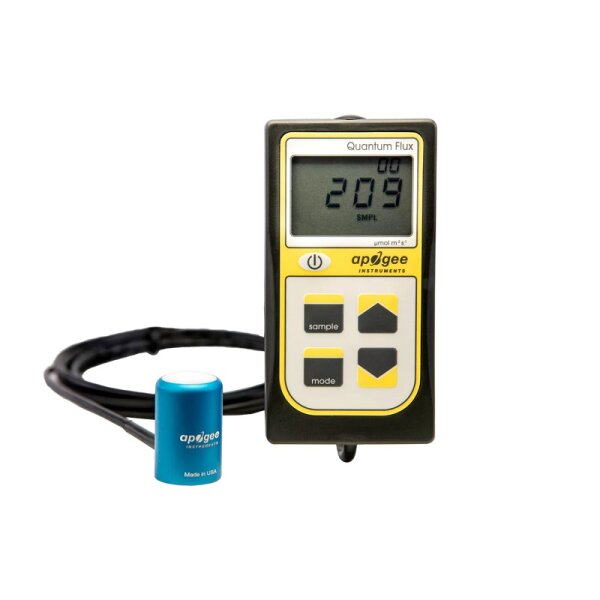

Das Quantum-Messgerät MQ-500 ist das Werkzeug für Wissenschaftler auf der ganzen Welt zur genauen Messung photosynthetisch aktiver Strahlung aus allen Lichtquellen. Es verfügt über ein per Kabel befestigtes Handmessgerät, das die Messungen anzeigt und speichert. Der Sensor enthält eine blau-verstärkte Silizium-Fotodiode und kundenspezifische optische Filter mit einem robusten, selbstreinigenden Sensorgehäuse, aus eloxiertem Aluminium mit Acryl-Diffusor.
Das Messgerät verfügt über einen Proben- und Log-Modus und zeichnet eine integrierte tägliche Gesamtmenge in mol m-2 d-1 auf. Im Probenmodus können bis zu 99 manuelle Messungen aufgezeichnet werden. Im Log-Modus wird das Messgerät ein- und ausgeschaltet, um alle 30 Sekunden eine Messung durchzuführen. Alle 30 Minuten mittelt das Messgerät den Mittelwert der sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das Messgerät kann bis zu 99 Mittelwerte speichern. Sobald das Messgerät voll ist, beginnt es, die älteste Messung mit neuen zu überschreiben. Von den 48 gemittelten Messungen wird eine integrierte Tagessumme aufgezeichnet (über einen Zeitraum von 24 Stunden).
Proben- und Protokollmessungen können auf der LCD-Anzeige oder durch Herunterladen der Daten auf einen Computer eingesehen werden, die integrierte Tagessumme kann jedoch nur durch Herunterladen der Daten auf einen Computer eingesehen werden. Das Herunterladen der Daten auf einen Computer erfordert das Datentransfer-Kabel AC-100 (ein Standard-USB-Kabel funktioniert nicht) und Apogee-AMS-Software.
Vollspektrum Quantum-Sensor
Messen Sie die photosynthetisch aktive Strahlung, PAR, in µmol m-2 s-1.
Die Quantum-Sensoren von Apogee Instruments bieten eine genaue und kostengünstige Messung der photosynthetisch aktiven Strahlung (PAR) von allen Lichtquellen, die für das Wachstum von Pflanzen und Korallen verwendet werden.
Spektrale Antwort
Der Vollspektrum Quantum-Sensor hat einen Spektralbereich von 389 bis 692 ± 5 nm. Die verbesserte spektrale Empfindlichkeit erhöht die Genauigkeit von LED-Messungen.
Genaue, stabile Messungen
Die Sensoren sind mit einer Kosinus-Korrektur versehen, um ihre Genauigkeit zu erhalten, wenn die Strahlung aus niedrigen Zenitwinkeln kommt. Die Sensoren messen PPFD mit einer Reaktionsgenauigkeit des Kosinus von ± 5 % bei 75° Zenitwinkel. Die aus mehreren replizierten Quantum-Sensoren in beschleunigten Alterungstests und unter Feldbedingungen ermittelte Langzeitinstabilität beträgt weniger als 2 % pro Jahr.
Typische Anwendungen
PPFD-Messungen über Pflanzenüberdachungen in Außenbereichen, Gewächshäusern und Wachstumskammern sowie reflektierte oder unter dem Blätterdach (durchgelassene) PPFD-Messungen in den gleichen Umgebungen. Quantum-Sensoren werden auch zur Messung der PPFD in aquatischen Umgebungen, einschließlich Salzwasseraquarien, in denen Korallen gezüchtet werden, verwendet.
Robustes, selbstreinigendes Gehäuse
Der patentierte kuppelförmige Sensorkopf (Diffusor und Gehäuse) erleichtert den Abfluss von Tau und Regen, um den Sensor sauber zu halten und Fehler durch Staub, der den Strahlungsweg blockiert, zu minimieren. Die Sensoren sind in einem robusten Gehäuse aus eloxiertem Aluminium untergebracht und die Elektronik ist vollständig vergossen.
Ideal für Messungen im Freien und unter Wasser
Apogee Quantum-Sensoren sind kalibriert, um absolute PPFD-Messungen im Freien durchzuführen. Die wasserdichten Sensoren können verwendet werden, um absolute PPFD-Messungen unter Wasser durchzuführen, indem ein Eintaucheffekt-Korrekturfaktor angewendet wird; die Sensoren SQ-420, SQ-520, MQ-210 und MQ-510 wenden den Korrekturfaktor bereits an. Einzelheiten zur Durchführung von Messungen unter Wasser finden Sie unter PAR-Messungen unter Wasser.
Kalibrierung
Um die Genauigkeit zu gewährleisten, wird jeder Sensor unter kontrollierten Bedingungen sorgfältig kalibriert und auf NIST-Referenzstandards rückgeführt. Die Vollspektrumsensoren sind für alle Lichtquellen vorkalibriert.
Montage
Die Solar-Montagehalterung AL-120 mit Nivellierplatte erleichtert die Montage des Sensors an einem Mast oder Rohr. Die Nivellierplatte für Solarsensoren AL-100 wurde entwickelt, um den Sensor zu nivellieren, während er auf einer ebenen Fläche steht oder an einer Oberfläche montiert wird.
Ausgangs-Optionen
Erhältlich als Option mit mehreren Analogausgängen, einschließlich 0 bis 40 mV, 0 bis 2,5 V und 0 bis 5 V. Zusätzlich ist ein digitaler "intelligenter" Sensor mit USB-Kommunikation und kundenspezifischer Software erhältlich, der direkt an einen Computer angeschlossen werden kann. Es sind auch Sensoren erhältlich, die an ein Handmessgerät mit Digitalanzeige angeschlossen sind.
Hochwertiges Kabel
Die Pigtail-Leitungssensoren verfügen über einen IP68-Kabelanschluss aus rostfreiem Stahl in Marine-Qualität etwa 30 cm vom Kopf entfernt, um das Entfernen des Sensors für Wartung und Neukalibrierung zu vereinfachen. Das Kabel besteht aus abgeschirmter, verdrillter Zweidrahtleitung mit einem TPR-Mantel für hohe Wasserbeständigkeit, UV-Stabilität und Flexibilität unter kalten Bedingungen.
Anwendung:
Wo wird das MQ-500 eingesetzt?
Das MQ-500 wird zur Messung eingehender PPFD-Messungen in Außenbereichen, Gewächshäusern, Wachstumskammern und Aquarien verwendet.
Wie unterscheidet sich der MQ-500 von früheren Apogee Quantum-Sensoren?
Der MQ-500 ist ein Vollspektrum-Quantensensor mit einem Spektralbereich von 389 bis 692 nm ± 5 nm. Diese verbesserte spektrale Empfindlichkeit dieses neuen Messgeräts erhöht die Genauigkeit von LED-Messungen im Vergleich zu unseren früheren Originalmodellen.
Die Quantenmessgeräte der Apogee MQ-Serie sind für Stichprobenmessungen und die Berechnung des Tageslichtintegrals (DLI; Gesamtzahl der Photonen, die im Laufe eines Tages auf eine ebene Oberfläche auftreffen) durch die integrierte Protokollfunktion ausgelegt. Zur genauen Messung der auf eine horizontale Oberfläche auftreffenden PFFD muss der Sensor waagerecht sein. Zu diesem Zweck wird jedes MQ-Modell mit einer anderen Option zur Montage des Sensors auf einer horizontalen Ebene geliefert.
Die Nivellierplatte AL-100 wird zur Verwendung mit dem MQ-500 empfohlen. Um die Montage an einem Querarm zu erleichtern, wird zur Verwendung mit dem AL-100 die Montagehalterung AM-110 empfohlen.
Das Zubehörteil AM-320 Salzwasser resistenter Sensorstab enthält eine Montagehalterung am Ende eines 40-Zoll-Glasfaserstabes und ist gut für den Einsatz in Salzwasser geeignet. Der Stab ermöglicht es dem Benutzer, den Sensor in schwer zugänglichen Bereichen wie Aquarien zu platzieren.
Inbetriebnahme und Messung
Die Quantum-Messgeräte der MQ-Serie sind mit einer benutzerfreundlichen Schnittstelle ausgestattet, die schnelle und einfache Messungen ermöglicht.
Um das Messgerät mit Strom zu versorgen, schieben Sie die mitgelieferte Batterie (CR2320) in den Batterieschacht, nachdem Sie das Batteriefach an der Rückseite des Messgeräts entfernt haben. Die positive Seite (mit einem "+"-Zeichen gekennzeichnet) sollte von der Leiterplatte des Messgeräts nach außen zeigen.
- Drücken Sie den Netzschalter, um die LCD-Anzeige zu aktivieren. Nach zwei Minuten ohne Aktivität kehrt das Messgerät in den Schlafmodus zurück und die Anzeige schaltet sich aus, um die Batterie zu schonen.
- Drücken Sie die Modus-Taste, um das Hauptmenü aufzurufen, in dem die manuelle oder automatische Protokollierung ausgewählt wird und in dem das Messgerät zurückgesetzt werden kann.
- Drücken Sie die Sample-Taste, um einen Messwert während manueller Messungen zu protokollieren.
- Drücken Sie die Aufwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern.
- Drücken Sie die Abwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern.
Die LCD-Anzeige besteht aus der Gesamtzahl der protokollierten Messungen in der oberen rechten Ecke, dem Echtzeit-PPFD-Wert in der Mitte und den ausgewählten Menüpunkten am unteren Rand.
Protokollierung: Um zwischen manueller oder automatischer Protokollierung zu wählen, drücken Sie einmal die Modus-Taste und verwenden Sie die Auf-/Ab-Tasten, um die entsprechende Auswahl zu treffen (SMPL oder LOG). Wenn der gewünschte Modus blinkt, drücken Sie den Modus-Knopf noch zweimal, um das Menü zu verlassen. Wenn Sie sich im SMPL-Modus befinden, drücken Sie die Sample-Taste, um bis zu 99 manuelle Messungen aufzuzeichnen (ein Zähler in der oberen rechten Ecke der LCD-Anzeige zeigt die Gesamtzahl der gespeicherten Messungen an). Wenn sich das Messgerät im LOG-Modus befindet, schaltet es sich ein und aus, um alle 30 Sekunden eine Messung durchzuführen. Alle 30 Minuten bildet das Messgerät den Mittelwert der sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das Messgerät kann bis zu 99 Mittelwerte speichern und beginnt mit dem Überschreiben der ältesten Messung, sobald 99 Messungen vorliegen. Alle 48 gemittelten Messungen (über einen Zeitraum von 24 Stunden) speichert das Messgerät auch eine integrierte tägliche Gesamtsumme in Mol pro Quadratmeter pro Tag (mol m-2 d-1).
Zurücksetzen: Um das Messgerät entweder im SMPL- oder LOG-Modus zurückzusetzen, drücken Sie die Modus-Taste dreimal (RUN sollte blinken) und drücken Sie dann bei gedrückter Ab-Taste die Modus-Taste einmal. Dadurch werden alle gespeicherten Messungen im Speicher gelöscht, jedoch nur für den gewählten Modus. Das heißt, die Durchführung eines Reset im SMPL-Modus löscht nur die manuellen Messungen, und die Durchführung eines Reset im LOG-Modus löscht nur die automatischen Messungen.
Überprüfen/Downloaden von Daten: Jede der protokollierten Messungen im SMPL- oder LOG-Modus kann auf der LCD-Anzeige durch Drücken der Aufwärts/Abwärts-Tasten überprüft werden. Zum Verlassen und Zurückkehren zu den Echtzeit-Messwerten drücken Sie die Sample-Taste. Beachten Sie, dass die integrierten täglichen Gesamtwerte nicht über die LCD-Anzeige zugänglich sind und nur durch Herunterladen auf einen Computer betrachtet werden können.
Für das Herunterladen der gespeicherten Messungen sind das Datentransfer-Kabel AC-100 und die Software (separat erhältlich) erforderlich. Das Messgerät gibt Daten unter Verwendung des UART-Protokolls aus und erfordert die Umwandlung des AC-100 von UART auf USB, so dass Standard-USB-Kabel nicht funktionieren.
Installationsanweisungen und Software können von der Apogee-Websiteheruntergeladen werden.
Eintaucheffekt-Korrekturfaktor
Wenn ein Strahlungssensor in Wasser getaucht wird, wird mehr von der einfallenden Strahlung aus dem Diffusor zurückgestreut, als wenn sich der Sensor in Luft befindet (Smith, 1969; Tyler und Smith, 1970). Dieses Phänomen wird durch den Unterschied im Brechungsindex für Luft (1,00) und Wasser (1,33) verursacht und als Immersionseffekt bezeichnet. Ohne Korrektur für den Eintaucheffekt können im Freien kalibrierte Strahlungssensoren nur relative Werte unter Wasser liefern (Smith, 1969; Tyler und Smith, 1970). Korrekturfaktoren für den Eintaucheffekt können abgeleitet werden, indem Messungen in Luft und in mehreren Wassertiefen bei konstantem Abstand von einer Lampe in einer kontrollierten Laborumgebung durchgeführt werden.
Die Quantum-Sensoren der Serie Apogee SQ-500 haben einen Eintaucheffekt-Korrekturfaktor von 1,32. Dieser Korrekturfaktor sollte mit unter Wasser durchgeführten PPFD-Messungen multipliziert werden, um eine genaue PPFD zu erhalten.
Weitere Informationen über Messungen unter Wasser und den Eintaucheffekt finden Sie auf der Apogee-Webseite.
Technische Daten:
| Abmessungen (LxBxH): |
126 x 70 x 24 mm |
| Messbereich: |
0 bis 4000 µmol mˉ² sˉ¹ |
| Spektralbereich: |
389 bis 692 nm ± 5 nm (Wellenlängen, bei denen die Reaktionszeit mehr als 50 % des Maximums beträgt) |
| Langzeit-Abweichung (Instabilität): |
Weniger als 2 % pro Jahr |
| Reaktionszeit: |
Weniger als 1 ms |
| Spektrale Selektivität: |
Weniger als 10 % von 412 bis 682 nm ± 5 nm |
| Sensorabmessungen: |
24 mm Durchmesser, 37 mm Höhe |
| Kabel: |
2 m isolierte, verseilte Zweidrahtleitung mit Santopren-Gummimantel (hohe Wasserbeständigkeit, hohe UV-Stabilität, Kälteflexibilität), zusätzliches Kabel erhältlich. |
